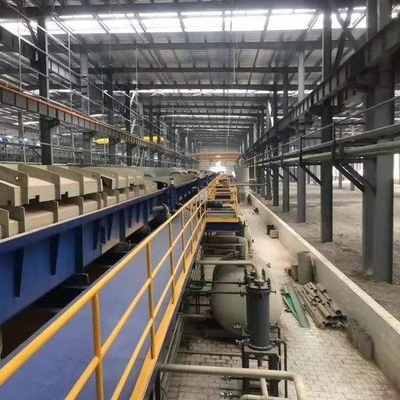

Αντιφατική διαδικασία γραμμών παστώματος χάλυβα με την καυτή συσκευή 30-180m/Min στεγνώματος

Αντιφατική γραμμή παστώματος με την καυτή συσκευή στεγνώματος (μεγάλης αξίας, υψηλή ποιότητα)

Τεχνική προδιαγραφή

1.Product και ικανότητα

1)Προδιαγραφή προϊόντων

Υλικό: Χάλυβας χαμηλού άνθρακα και μέσος χάλυβας άνθρακα
Χάλυβας αριθ.: SPCC, SPCD, SPCE, SS400, Q195, Q215 ΚΑΙ Q235, Κ.ΛΠ.

Εξουσιοδοτημένος χάλυβας αριθ.: Q215
Σπείρα μέσα στη διάμετρο: D=Φ610mm
Σπείρα έξω από τη διάμετρο: D=Φ1100~Φ2050mm
Πλάτος λουρίδων: 1000~1500 χιλ.
Πάχος λουρίδων: 1.2~3.0mm
Μέγιστο βάρος σπειρών: 25MT
Μηχανική ιδιοκτησία: σs≤360N/mm2
Ποιοτική απαίτηση: Συμφωνία με τον τρέχοντα τυποποιημένο όρο της Κίνας.
1.2.Production ικανότητα: 350,000 τόνος
1.2.1. Παράμετρος γραμμών
Συνολικό μήκος της γραμμής: L≈100m
Μέγιστη γραμμική ταχύτητα (επεξεργασία εξοπλισμού): 110m το /100m/min
Πέρασμα κλωστής σε βελόνα της ταχύτητας: V=15m/min
Προδιαγραφή της γραμμής παστώματος
2.1. Γενική εισαγωγή
Αυτή η γραμμή παστώματος είναι τύπος τράβηγμα-ώθησης και υιοθετεί την προηγμένη ρηχή τεχνολογία παστώματος ροής δεξαμενών ταραχώδη. Η γραμμή παρεχόμενη είναι ώριμη και αξιόπιστη και αποδειγμένη με την παραγωγή της πρακτικής.
.
Οι εξοπλισμοί της γραμμής εξαιρέσει του εξελίκτρου εξόφλησης και του εξελίκτρου έντασης θα υιοθετήσουν την εναέρια ρύθμιση. Το τρέχοντας επίπεδο της λουρίδας χάλυβα είναι +2500. Το ξετύλιγμα, το πάστωμα και το κουλούριασμα θα τελειώσουν on-line εντελώς. Έχει την κατάλληλη λειτουργία, το λιγότερη ελάττωμα, την υψηλή εργασία αποδοτικότητας και άλλα χαρακτηριστικά γνωρίσματα. Μπορεί να ικανοποιήσει τους χρήστες με τη σταθερή παραγωγή και το μακροπρόθεσμο τρέξιμο.
2.1.1Pickling διαδικασία
Η σπείρα που λαμβάνουν table→coil τη car→pressing συσκευή ρόλων φόρτωσης και η σπείρα που ανοίγει κεντραρίσματος device→9-ρόλο καθοδήγησης device→1# το δευτερεύοντα που ισιώνει το leveler→hydraulic shear→angle κόβουν shear→ να στραφούν device→1# καθοδήγησης →2# αέρα δεξαμενών δεξαμενών παστώματος (που συμπιέζουν το ρόλο) το →cleaning (που συμπιέζουν το ρόλο) →hot ξηρότερο δευτερεύοντα να στραφούν device→2# καθοδήγησης ταλάντευσης able→3# τσιμπήματος roll→movable δευτερεύοντα roll→turning ρόλο χαλιναριών τύπων shear→→3-ρόλων τσιμπήματος roll→disc για το αυτοκίνητο εκφόρτωσης coating→tension πετρελαίου reel→coil
2.1.2.Main παράμετρος απόδοσης της γραμμής
το 2.1.2.1.
Ταχύτητα γραμμών: 110m/min (μέγιστο)
Ταχύτητα διαδικασίας: 100m/min (ανώτατος)
Πέρασμα κλωστής σε βελόνα της ταχύτητας: 15m/min
το 2.1.2.2. Παστώνοντας δεξαμενή
Ποσότητα τμημάτων: n=4 πάστωμα κατηγορίας
Μήκος δεξαμενών κάθε τμήματος: 12.50m


Το αυτοκίνητο φόρτωσης σπειρών (εκφόρτωση) χρησιμοποιείται για τη μεταφορά της σπείρας χάλυβα επάνω στο τύμπανο σπειρών του εξελίκτρου εξόφλησης ή τη μεταφορά της σπείρας χάλυβα επάνω στον ειδικό εξοπλισμό για την προσωρινή αποθήκευση από το τύμπανο σπειρών του εξελίκτρου εξόφλησης.

Το αυτοκίνητο φόρτωσης σπειρών (εκφόρτωση) αποτελείται από τη σταθερή σέλα και το οριζόντιο εγκάρσιο κινούμενο αυτοκίνητο με την κάθετοι ανυψωτική και μειωμένη σέλα.
Απόδοση εξοπλισμού:
Μέγιστο βάρος φόρτωσης: 25MT
Εξωτερική διάμετρος της σπείρας χάλυβα: Φ1000-Φ2000mm
Ανυψωτικό και μειωμένο ύψος της σέλας: 1000mm
Ποσότητα σταθερής σέλας: 2 ζευγάρια ή 3

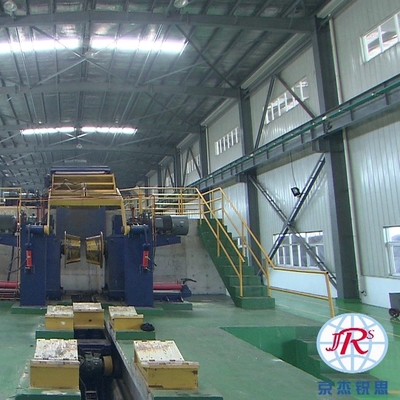

2.2.1.2. Εξέλικτρο εξόφλησης
Το εξέλικτρο εξόφλησης χρησιμοποιείται για το ξετύλιγμα της σπείρας χάλυβα στη λουρίδα και την παροχή της κατάλληλης έντασης στη λουρίδα χάλυβα.
Το εξέλικτρο εξόφλησης είναι το υδραυλικό εύκαμπτο cantilever εξέλικτρο εξόφλησης τύπων επιπλέον με τη βοηθητική υποστήριξη και αποτελείται κυρίως από το εξέλικτρο εξόφλησης, τον εγκάρσιο κινούμενο μηχανισμό και τη βοηθητική υποστήριξη, κ.λπ.
Απόδοση εξοπλισμού
Αποτελεσματικό μήκος του τυμπάνου σπειρών: L=1750mm
Διάμετρος του τυμπάνου σπειρών: D=Φ610mm
Εύκαμπτο κτύπημα: ΔD=40mm
Ένταση εξόφλησης (ανώτατη): 20KN

το 2.2.1.3. Πιέζοντας συσκευή ρόλων και συσκευή ανοίγματος
Η συσκευή ανοίγματος χρησιμοποιείται για να προσκομίσει έξω το κεφάλι της σπείρας χάλυβα και τη μεταφορά του κεφαλιού λουρίδων στην επόμενη διαδικασία.
Η συσκευή ανοίγματος αποτελείται από το κινητό πλαίσιο με τον πιέζοντας ρόλο που οδηγείται από τη μηχανή πετρελαίου και το εύκαμπτο και wobbly ξετυλίγοντας πιάτο φτυαριών.

2.2.1.4. Δευτερεύουσα κεντραρίσματος συσκευή καθοδήγησης
Η δευτερεύουσα κεντραρίσματος συσκευή καθοδήγησης χρησιμοποιείται για την καθοδήγηση και τη θέση που ελέγχουν την τρέχοντας λουρίδα χάλυβα.
Η δευτερεύουσα κεντραρίσματος συσκευή καθοδήγησης αποτελείται από την κάθετες στάση ρόλων και τη συσκευή ρύθμισης του κάθετου χάσματος ρόλων.
Απόδοση εξοπλισμού
Κάθετος ρόλος: Φ150×150mm
Gap: 750 χιλ.

2.2.1.5. 9-ρόλος ισιώνοντας leveler
Η αποκατάσταση leveler χρησιμοποιείται κυρίως για την αποκατάσταση του κεφαλιού της λουρίδας χάλυβα για εύκολα επόμενο μεταχειριμένος το κεφάλι της λουρίδας χάλυβα και το πέρασμα κλωστής σε βελόνα. Ο ρόλος τσιμπήματος της αποκατάστασης leveler παραδίδει το κεφάλι της λουρίδας στην αποκατάσταση leveler.

.
